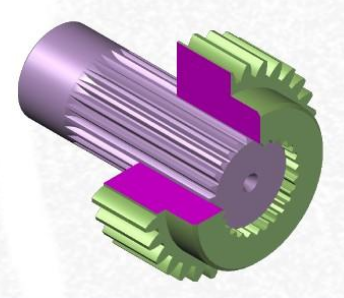

Cov kab sib txuasyog cov khoom siv kho tshuab tseem ceeb uas siv los xa cov torque ntawm cov shafts thiab cov khoom sib koom ua ke xws li cov iav lossis pulleys. Txawm hais tias lawv yuav zoo li yooj yim, kev xaiv hom spline thiab tus qauv yog qhov tseem ceeb rau kev ua kom muaj kev ua tau zoo, kev sib raug zoo, thiab kev tsim khoom zoo.
1. Cov Qauv ISO (Thoob Ntiaj Teb)
ISO 4156- Txhais cov splines ncaj thiab helical involute nrog 30 °, 37.5 °, thiab 45 ° lub kaum sab xis.
ISO 4156-1Qhov Loj
ISO 4156-2Kev Tshuaj Xyuas
ISO 4156-3Kev kam rau siab
ISO 14- Npog cov metric module splines (tus qauv qub, feem ntau hloov los ntawm ISO 4156).
2. Cov Qauv ANSI (Tebchaws Meskas)
ANSI B92.1- Npog 30°, 37.5°, thiab 45° lub kaum sab xis siab involute splines (raws li nti).
ANSI B92.2M- Metric version ntawm tus qauv involute spline (sib npaug rau ISO 4156).
3. Cov Qauv DIN (Lub Tebchaws Yelemees)
DIN 5480- Tus qauv German rau metric involute splines raws li lub module system (siv dav hauv Tebchaws Europe).
DIN 5482- Tus qauv qub dua rau cov splines zoo-module involute.
4. Cov Qauv JIS (Nyiv Pooj)
JIS B 1603- Tus qauv Nyiv Pooj rau cov splines uas tsis sib npaug (sib npaug rau ISO 4156 thiab ANSI B92.2M).
5. Cov Qauv SAE (Tsheb)
SAE J498- Npog cov splines uas tsis sib haum rau cov ntawv thov tsheb (ua raws li ANSI B92.1).
Cov Txheej Txheem Tseem Ceeb ntawm Involute Splines:
1. Tus naj npawb ntawm cov hniav (Z)
● Tus naj npawb tag nrho ntawm cov hniav ntawm lub spline.
● Cuam tshuam rau kev sib kis torque thiab kev sib raug zoo nrog cov khoom sib koom ua ke
2. Qhov Txoj Kab uas hla (d)
● Lub txoj kab uas hla ntawm cov hniav tuab sib npaug rau qhov dav ntawm qhov chaw.
● Feem ntau siv ua qhov ntsuas txoj kab uas hla rau kev xam.
● Tseem ceeb heev rau kev txiav txim siab qhov haum thiab lub peev xwm torque.
3. Lub kaum sab xis siab (α)
● Cov nqi sib xws:30°, 37.5°, thiab 45°
● Txhais cov duab ntawm cov hniav.
● Cuam tshuam rau qhov sib piv ntawm kev sib cuag, lub zog, thiab kev cuam tshuam rov qab.
4. Module (Metric) lossis Diametral Pitch (Inch):Txhais qhov loj ntawm cov hniav.
5. Txoj kab uas hla loj (D)
● Qhov loj tshaj plaws ntawm lub spline (qhov kawg ntawm cov hniav sab nraud lossis cov hauv paus ntawm cov hniav sab hauv).
6. Txoj kab uas hla me me (d₁)
● Qhov me tshaj plaws ntawm lub spline (hauv paus ntawm cov hniav sab nraud lossis qhov kawg ntawm cov hniav sab hauv).
7. Lub hauv paus txoj kab uas hla (d_b)
● Xam raws li:
● Siv rau kev tsim cov profile involute.
8. Qhov tuab ntawm cov hniav thiab qhov dav ntawm qhov chaw
●Qhov tuab ntawm cov hniav(ntawm lub voj voog suab) yuav tsum sib phimqhov dav ntawm qhov chawntawm qhov sib phim.
● Cuam tshuam rau qhov backlash thiab chav kawm haum (kev tshem tawm, kev hloov pauv, lossis kev cuam tshuam).
9. Daim Ntawv Tso Cai (C_f)
● Qhov chaw ntawm cov hauv paus kom tso cai rau cov cuab yeej kom dav thiab tiv thaiv kev cuam tshuam.
● Qhov tseem ceeb tshaj plaws hauv cov splines sab hauv.
10. Chav Kawm Haum / Kev kam rau siab
● Txhais qhov chaw sib nrug lossis kev cuam tshuam ntawm cov khoom sib txuas.
● ANSI B92.1 suav nrog cov chav kawm haum xws li Chav Kawm 5, 6, 7 (ua kom nruj dua).
● DIN thiab ISO siv cov cheeb tsam uas tau teev tseg (piv txwv li, H/h, Js, thiab lwm yam).
11. Qhov Dav Ntawm Lub Ntsej Muag (F)
● Axial ntev ntawm qhov kev sib koom tes spline.
● Cuam tshuam rau kev sib kis torque thiab kev hnav tsis kam.
Hom Kev Haum:
Sab Haum- Xa cov torque los ntawm spline flanks.
Qhov Loj Tshaj Plaws- Nruab nrab ntawm lub cheeb loj.
Qhov Me Me Txoj Kab uas hla haum- Nruab nrab ntawm qhov me me diameter.
Cov Chav Kawm Kev kam rau siab:Txhais qhov kev ua kom raug ntawm kev tsim khoom (piv txwv li, Chav Kawm 4, Chav Kawm 5 hauv ANSI B92.1).
Cov ntawv thov:
Kev sib kis tsheb
Cov khoom siv dav hlau
Cov tshuab ua haujlwm muaj zog
